技术领域:本发明涉及起重设备技术,尤其是涉及一种可移动起重设备支腿。本发明还提供一种具有上述支腿的可移动起重设备。
【摘要】:
本发明公开一种可移动起重设备支腿,包括至少一级可伸缩的活动支腿节,其伸缩方向具有向下方的倾斜角度,且对称设置;各支腿共同构成对起重设备的拱形支撑,还包括固定支腿箱,第一级活动支腿节套接在固定支腿箱中,其它各级活动支腿节依次逐级套接,末节活动支腿节的端部固定有包括伸缩体和伸缩头的垂直伸缩机构;伸缩体固定于末级支腿节,伸缩头套装在伸缩体内。本发明同时提供一种起重设备,对称安置可移动起重设备支腿。与现有技术相比,本发明提供的可移动起重设备支腿为该起重设备提供拱形支撑。该拱形支撑能够避免起重设备负载对支腿的垂直方向压力集中在一些特殊部位,并减轻现有技术下由于采用水平垂直L形支腿造成的起重设备下陷。

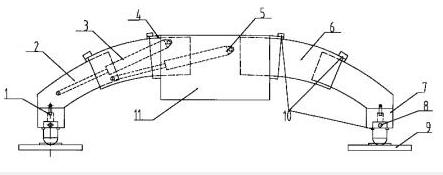

如图所示:提供可移动起重设备支腿的结构简图。
【主权项】:
一种可移动起重设备支腿,该支腿包括至少一级可伸缩的活动支腿节,各级活动支腿节的伸缩方向具有向下方的倾斜角度,并且对称设置;该起重设备上的各个支腿共同构成对该起重设备的拱形支撑,其特征在于,还包括固定在机架上的固定支腿箱,所述活动支腿节中,第一级活动支腿节套接在该固定支腿箱中,其它各级活动支腿节依次逐级套接,所述支腿的末一节活动支腿节上,固定有垂直伸缩机构;该垂直伸缩机构包括伸缩体和伸缩头,所述伸缩体直接与所述末级支腿节固定,所述伸缩头套装在伸缩体内。
