手动起重机械。和HS型手拉葫芦相比其特征在于,起重链轮的键连接侧有一个能使五齿长轴的齿进入的圆槽,五齿长轴靠齿轮端伸出一个到外墙板外侧并和离合手柄相卡的挡,离合手柄象一个杠杆固定在外墙板上,推离合手柄向手链轮方向,五齿长轴的齿与片齿轮脱离,起重链轮脱离传动系统,即可达到快速调节起重链条长短的目的。本实用新型使起重链条的调节速度提高几十倍,起重链条越长,它的优势就越大。

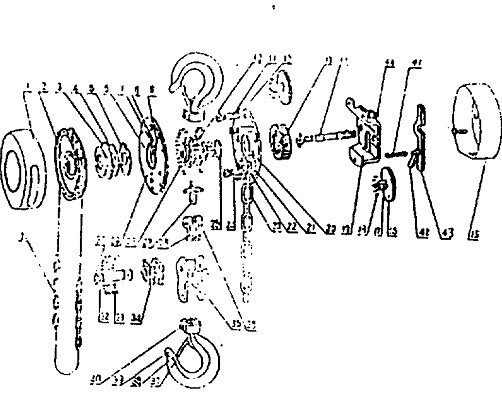

结构图
具体的解读,快速走钩的手拉葫芦,由机体、起重链、吊钩、手链所组成,其特征在于,机体上的罩壳(15)上面开有保证本机安全工作的卡槽,起重链轮(10)健连接侧有一个能使五齿长轴(14)的齿轮进入的园槽,五齿长轴(14)的齿轮外侧伸出一个和离合手柄相配合的挡,外墙板(19)上开有一个使五齿长轴伸出的槽和一个供固定离合手柄(43)的手柄支持座(44),机体中还有一个可使五齿长轴(14)脱离传动系统并使起重链(23)自由伸长或缩短即快走钩的离合手柄(43)及保证本机安全工作的锁(42)。
